全自动光缆附挂机

详情介绍

产品名称:智能线缆附挂机

机器简介

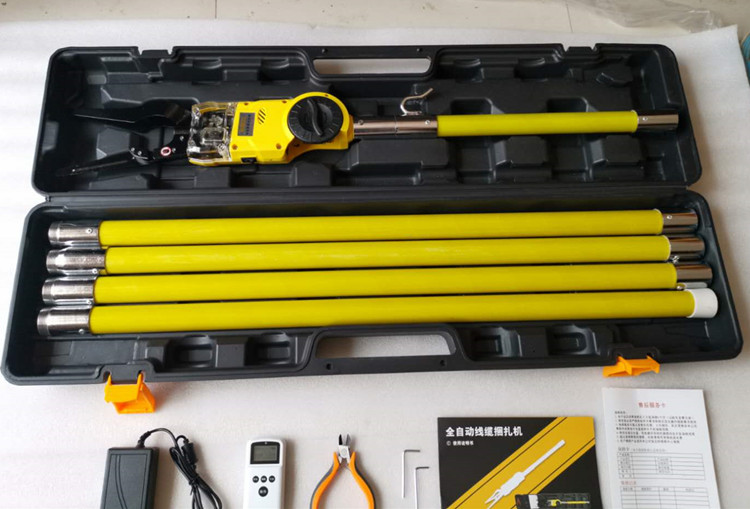

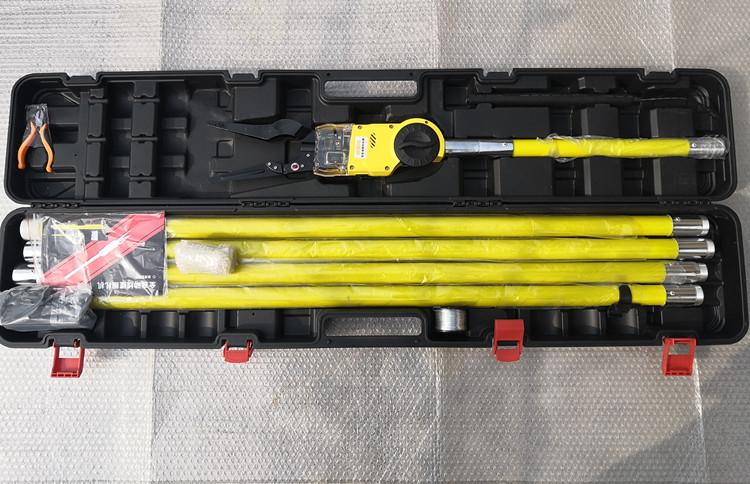

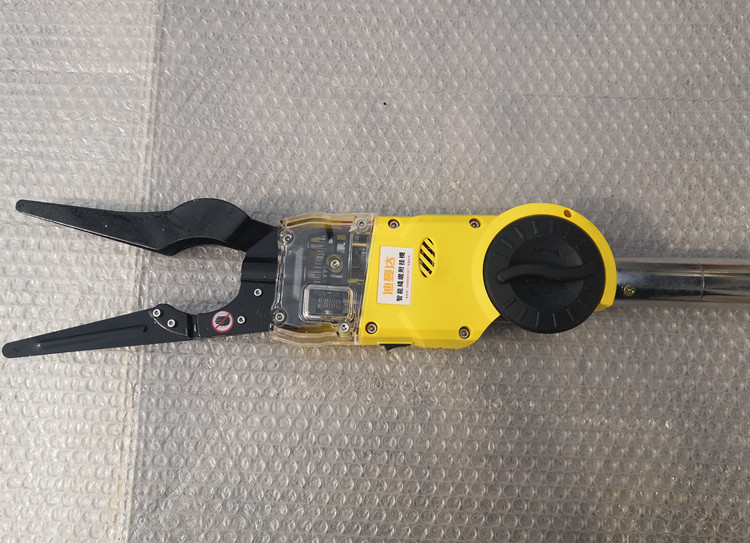

该机器是一种手持式免登高线缆快速附挂工具,内部放置控制器等电路元件 能自动完成线缆附挂捆扎的所有步骤,可广泛应用于通信工程领域高空作业, 用于代替传统人工附挂捆扎线缆。该机器主要由机体,专用线盘,电池,遥控开关,手持杆五大部分组成。

产品特点:

1、 工作效率高

在相同工作环境下是传统高空人工作业的5倍,可以连续工作10个小时,不受自然环境和客观外界因素影响,适合各种复杂线缆的捆扎附挂,大大提高了工作效率,降低工作强度。

2、 安全性高

可绝缘10万伏高压强电,避免了传统爬梯、滑车等高空作业,提高工作人员安全系数,减少安全事故的发生,保障人员安全。

3、 设备操作简单

简单方便的遥控开关,一人就可独立操作减少了劳动力的使用,简单易懂,上手快,适合不同文化层次、不同年龄段的工人使用。

4、 机器携带方便

传统施工过程中需要携带梯子等大型工作,相应还需配备交通工具,至少需要三人才可完成工作。该机器体积小,重量轻,各部分可以拆卸装包,携带方便,减少工作时间,提高工作效率。

技术参数

电池容量:6600毫安/组,一块电池可工作1500次以上,大概附挂3公里以上。

附挂杆:可绝缘10KV,材质由绝缘玻璃钢环氧管构成,1.2米/根。

覆膜铁丝:每盘110米,一次出丝700-750毫米,可附挂2KM

遥控开关:遥控距离空旷20米,可隔墙使用。

电压:12.8V 捆扎范围:8-58 mm 捆扎时间:0.8秒每次

铁丝直径:0.85mm 充电时间:1.5小时


使用方法:

1、取出电池绝缘杆部分,将锂电池进行充电,绿灯亮起意为充满状态,充电时间大约90分钟左右,充满后对接主机,打开主机开关,此时蜂鸣器会发出滴的提示音,表示机器已经通电。

2、旋转并取下机身中部固定扎线盘的六孔圆盖,然后将我公司定制的丝盘装入制定位置。

3、取出一盘扎线用手拉直10公分后,插入机身长方形进线孔,向前输送至底部,将扎线装入,并把六孔圆盖旋转至紧(如铁丝不拉直,容易造成卡丝,铁丝无法进入规定轨道)。

4、 开机,用遥控将扎线引出测试,铁丝按规定轨道送出,确保线盘安装成功 警告:机器工作时,手不能触扎丝走道以防造成人身伤害。

5、取出高度合适的绝缘杆与电池绝缘杆进行对接

6、举起机身选择合适的线路进行施工

7、把需要捆绑的线缆,全部放入捆绑凹槽。

8、施工人员按下遥控开关,附挂机自动吐丝、铰紧、切断。

9、操作一次之后再按第二次,不要连续操作多次,以免两次铁丝缠绕一起。

10、长时间不工作会听到机器有连续嘀嘀嘀的响声后,请重启电源,机器恢复工作状态。

11、扎丝走道滑块调节,先用工具松开两颗螺丝,然后调解到适当位置,(如图2所示)顺时针方向逐渐减少出丝形成的圆的直径,反之则加大。出丝成形圈直径在83-85为最佳)。

12、扭矩调节(见图3):使用中如发现有扎不紧或易断现象,可以调整扭矩调节按钮,扎不紧按“+”号一下即扭矩增加一档(出厂设置为10档),蜂鸣器会发出档位对称的叫声,如10档会连续响十下,以此类推。过紧(易断)调节“-”号,调整到合适为止。
